Ochaude® est une application 32/64b monoposte en Français qui fonctionne sous environnement Windows© toute versions.
Les fonctionnalités de Ochaude
Ôchaude est un logiciel d'aide à la détermination rapide des besoins en eau chaude sanitaire, à la prescription du
type de production à retenir afin de garantir ces besoins et d'optimiser leurs coûts.
Ce logiciel a été pensé et réalisé dans un soucis d'utilisation et d'exploitation simplifié au maximum. Pour cela les concepteurs ont axé son développement sur une idée simple, limité au strict nécessaire les données à saisir par l'utilisateur.
Avec Ôchaude vous allez pouvoir réaliser très simplement des études complètes.
Ôchaude vous permet d'imprimer toutes les données issues de ses fichiers et notamment les études.
Ainsi, lors d'une maîtrise d'oeuvre, d'un projet, de travaux, ou d'un appel d'offre, vous valorisez vos prestations en joignant à vos pièces écrites un dossier complet issu de l'ensemble des données d'une étude réalisée par le logiciel.
Ôchaude est amortit très rapidement, pour commencer une étude, une minute est nécessaire, il suffit de de donner un nom à votre étude dans le gestionnaire d'étude, de l'ouvrir et d'effectuer en fonction du type de bâtiment retenu, quelques saisies assistées.
Le paramétrage de l'étude se fait par défaut lors de sa création, mais vous pouvez bien entendu, modifier l'ensemble des données techniques de chaque étude.
Gestion des études
La gestion des études est fort simple, dès son lancement Ôchaude ouvre sa fenêtre principale en mode menus réduits,
c'est à dire sans les menus non nécessaires tant qu'il n'y a pas encore d'étude ouverte, et aussitôt affiche le
gestionnaire d'études.
Depuis ce gestionnaire vous pouvez, Ajouter, Modifier, Supprimer autant d'études que vous le souhaitez.
Ôchaude vous permet de gérer des études complètes avec sauvegarde en temps réel de toutes vos données et
ponctuelle par le biais de modules de sauvegarde/restauration supplémentaire.
Toutes les données et fichiers issus du logiciel sont imprimables, un gestionnaire d'impression centralise toute les
pages imprimables.
Ôchaude s'articule autour de deux grandes fonctions
> Fonction 1
Permettre la détermination rapide des besoins en eau chaude sanitaire suivant deux modes:
a) Le mode logement dit standard permet de calculer les besoins ECS de façon globale, chaque logement ayant une
consommation standardisée en fonction de l'importance du logement, 1,2,3,4 ou 5 pièces, et de son standing.
b) Le mode détaillé par équipement permet de calculer les besoins ECS de façon totalement détaillée par nombre et
type de même équipement. Ce mode est très apprécié notamment par le fait de pouvoir sélectionner les équipements
de façon très diverses pour des projets ou les logements ne sont pas tous de même type ou équipés en fonction
des désideratas des propriétaires (vente sur plan par exemple).
Ce mode de calcul se rapproche du mode ce détermination prévue au DTU 60.11 pour le dimensionnement des réseaux
de distribution et de bouclage ECS.
Quelque soit le mode choisi, vous pouvez y adjoindre, si nécessaire, des besoins ECS spécifiques horaires et ou 10
minutes pour:
- La restauration, cuisine collective de toute importance
- La buanderie, laverie simple ou industrielle
- D'autres besoins horaire et 10 minutes identifiés
En effet, pour certaines études, vous pouvez être amené à devoir déterminer des besoins de types différents et
cumulés et qui doivent être satisfait par une même production, par exemple des besoins pour des logements collectif
à cumuler avec des besoins horaires pour une cuisine collective, pour une caserne de gendarmerie par exemple.
Pour ce cas précis et ne s'agissant pas de besoins de même type, l'un, de pointe horaire et 10 minutes, l'autre
purement horaire, la production devra fournir un débit d'ECS "commun".
A noter que vous pouvez très bien gérer une étude uniquement pour l'un de ces besoins spécifiques, dans ce cas, il
vous suffit de ne pas renseigner les autres champs de l'étude en cours.

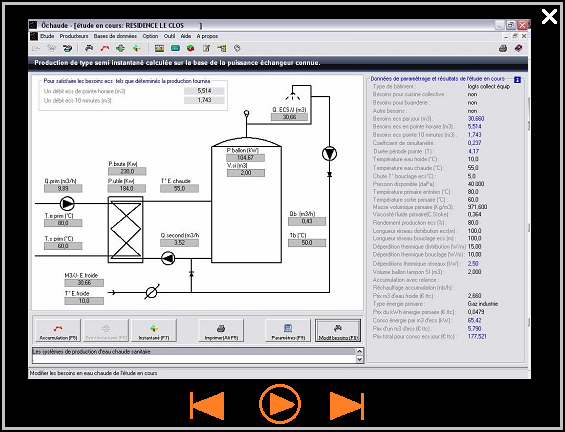

> Fonction 2
Une fois les besoins déterminés avec la fonction 1, le logiciel vous propose alors de consulter les schémas
hydrauliques des trois systèmes de production ECS les plus utilisés, soit:
- Type à accumulation (partielle ou totale et avec ou sans relance)
- Type semi instantané (sur base d'une puissance disponible, sur base du volume ballon disponible)
- Type instantané
Ces trois schémas sont renseignés de tous les résultats issus des calculs basés sur les besoins en ECS afin de mettre
en évidence les débits horaires de pointe et 10 minutes que doit assurer le producteur pour satisfaire ces besoins
.
Sont affichés également
- Les puissances brute nécessaire et nette en kW après rendement global de production
- Les débits des pompes primaire et secondaire de l'échangeur thermique retenu
- Les déperditions thermiques des réseaux de distribution et bouclage ECS et le débit du bouclage ECS à mettre en
oeuvre pour les compenser en fonction de la chute de température "autorisée"
- Le coût du m3 d'eau chaude en fonction des prix du m3 d'eau froide et de l'énergie primaire
- Le coût total jour compte tenu des consommations journalières et du coût du m3 d'ECS unitaire
- Toutes les autres données issues du paramétrage de l'étude et des calculs en résultant
Ainsi synthétisée l'étude est plus lisible, le décideur peut très rapidement choisir un des systèmes de production
en fonction de ces impératifs technico-économiques.
La détermination rapide des besoins ecs
Avec Ôchaude vous déterminez très rapidement les besoins en eau chaude sanitaire d'une étude, pour cela vous
disposez de deux modes opératoires.
1. Mode détaillé par nombre et équipements
2. Mode global par logement "standard"
Dans la fenêtre option, une fois sélectionnez et validé un type de bâtiment, le mode est adéquat est automatiquement
reconnu, la fenêtre principale affiche alors les tous champs nécessaires.
Vous pouvez alors commencer à saisir les données ou à appeler les bases de données pour vous assister dans cette tache.
Le mode détaillé par nombre et types d'équipements permet de déterminer pour chaque type d'équipement, évier,
lavabo, douche, bidet, baignoire, et sur la base de leurs débits normés respectifs, un débit total corrigé fonction
de leurs nombre et du temps d'utilisation pour une journée.
La base de données "équipements sanitaire" vous permet d'importer un débit pré calculé en cliquant sur la petite icône
représentant une chaîne à gauche de chaque champ "besoins" ainsi vous n'aurez pas à saisir ce débit, mais cela reste
bien entendu possible.
Cette base de données équipements est "ouverte", c'est à dire que vous pouvez y saisir vos propres équipements afin
de les réutiliser dans toutes vos études actuelles et à venir.
Le mode logements standards
vous permet de déterminer les besoins ecs selon la CLS, Consommations ramenées aux Logements Standards de même type.
De longues enquêtes et relevés issus de campagnes de rénovation on permit de déterminer et de classifier les besoins
en ECS par type de logement, dit logement standard.
Dans ce cas les besoins ecs sont ramené au logements standards, une aide à la saisie vous assiste en vous fournissant
les consommations pour les différent type de logements CLS.
Le coefficient de simultanéité
Un des éléments les plus important des calculs, est le coefficient de simultanéité.
Ce coefficient de simultanéité est une "variable" de foisonnement primordiale, plusieurs peuvent être utilisés avec
des résultats bien différents.
Ôchaude vous propose d'utiliser deux types coefficient de simultanéité et un autre en saisie libre, c'est à dire le votre.
Le type 1
Equation utilisée par la profession, ce coefficient offre une marge de sécurité par rapport à la formule du DTU 60.11.
Le type 2
Equation identique au DTU 60.11, soit :
Cette équation s'applique initialement aux dimensionnement des réseaux ecs et plus précisément à la somme des débits de base instantanée cumulée des divers équipements (lavabo, baignoire, etc.) par tronçon. Elle aboutit à des résultats nettement plus faibles par rapport à la précédence, elle n'est pas utilisée par certains professionnels du fait du risque de sous dimensionnement important.
De plus, dans le cas de détermination rapide des besoins pour les logements standards, elle n'est pas adaptée du fait que les débits à considérer sont ramenés aux logements standards et non plus à somme cumulée des équipements, dans ce cas mieux vaut utiliser la première équation.
-Le type libre Libre de saisie, soit, le coefficient de simultanéité que vous avez calculé et saisi.
Il est à noter l'importance de ce coefficient de simultanéité faisant varier dans des proportions très importantes les résultats.
Effectuer les calculs
Une fois le coefficient de simultanéité sélectionné, vos saisies effectuées, vous pouvez alors cliquez sur le bouton
"Calculer maintenant [F2]", l'ensemble des calculs est effectué, les besoins sont déterminés.
Dès lors, vous avez la possibilité, en cliquant sur les boutons "type de production" de consulter et d'imprimer,
pour les trois types de productions ecs toutes les données de l'étude en cours.
Une fonction puissance du logiciel est le recalcule automatique, à chaque modification et validation d'une des options
du paramétrage ou des besoins, l'étude est entièrement recalculée en une vitesse éclair, cela est très pratique
lorsqu'on souhaite procéder par approches successives.
Paramétrage
Ôchaude dispose d'un fenêtre permettant de définir toute les options du logiciel, soit:
- Option type de bâtiment (on défini le type de bâtiment concerné)
- Option étude (on arrête les valeurs des paramètres techniques)
- Option société (on saisie les données relative à votre société)
- Option chargé d'étude (le chargé d'étude saisi les données de l'étude)
- Option client (on saisie les données relative à votre client)
Vous pouvez annuler toute modification apportée aux options du paramétrage en cliquant simplement sur le bouton
"option par défaut" qui rétablit l'ensemble des valeurs logiciel par défaut.
Base de données
Cinq bases de données avec leurs gestionnaires sont fournies avec le logiciel
- base de données équipements sanitaires
- base de données eaux de ville
- base de données énergies primaire
- base de données conduits normalisés (module optionnel)
- base de données accessoires (module optionnel)
Ces bases de données sont modifiables, adaptables à vos besoins/activités et imprimables.
Gestionnaire d'impression
Le gestionnaire d'impression centralise l'ensemble des documents papiers qui peuvent êtres imprimés
- L'ensemble des données de l'études (administratif et technique)
- L'ensemble des bases de données
- L'ensemble des schémas renseignés des données techniques
Vous avez la possibilité soit d'imprimer uniquement la, les page(s) désirée(s) soit, d'imprimer le dossier de l'étude
dans son intégralité.
S'agissant des données de l'étude, données administratives et techniques, vous avez la possibilité de les retenir ou
pas de façon détaillée pour édition, il suffit de cocher cette option de chaque page d'option de la fenêtre
"paramétrage", ainsi par exemple, lors de l'édition complète d'une étude, vous pouvez "éviter" l'impression des
données relatives à votre client ou des notes du chargé d'étude.
Gestionnaire de sauvegarde des données
Nb: Ôchaude enregistre vos données (fichiers sources) au fur et à mesure des modifications que vous y apportez, vos
données sont toujours enregistrées et mises à jour en temps réel.
Le gestionnaire sauvegarde "supplémentaire", offre à l'utilisateur la possibilité de créer un jeu de copies de sécurité
ponctuelle.
Ce jeu de sécurité est la copie de l'ensemble des fichiers tels qui sont au moment de cette sauvegarde ponctuelle
et sont enregistrés dans un répertoire dédié sur disque dur.
Vous pouvez ainsi très simplement par copier/coller depuis le gestionnaire de fichiers de Windows stocker ces fichiers
sur un autre support ou programmer une sauvegarde avec un logiciel spécialisé.
Gestionnaire de restauration des données
Le gestionnaire de restauration vous permet de restaurer l'ensemble des fichiers et bases de données
- 1 soit en restaurant les fichiers et bases de données que vous auriez sauvegardés ponctuellement
- 2 soit en restaurant les fichiers et bases de données dans leurs état d'origine, comme au jour de l'installation
du logiciel.
Outils intégrés à Ôchaude
- fichier d'aide contextuel complet
- convertisseur d'unités internationale dédié
- gestionnaire d'impression d'étude
- accès direct aux logiciels : dessin , bloc-notes, gestion des fichiers
- une calculette
- un utilitaire logiciel Freeware assurant fonction complémentaire sauvegarde/restauration
Aide logiciel Ôchaude
Le logiciel est livré avec une aide à l'utilisation complète en Français.
Nous restons à votre disposition pour tout renseignement qui vous semblerait utile.
Contacter nous ici, Objet: Demande renseignement relatif au logiciel Ochaude
